AMZ043W01RDG

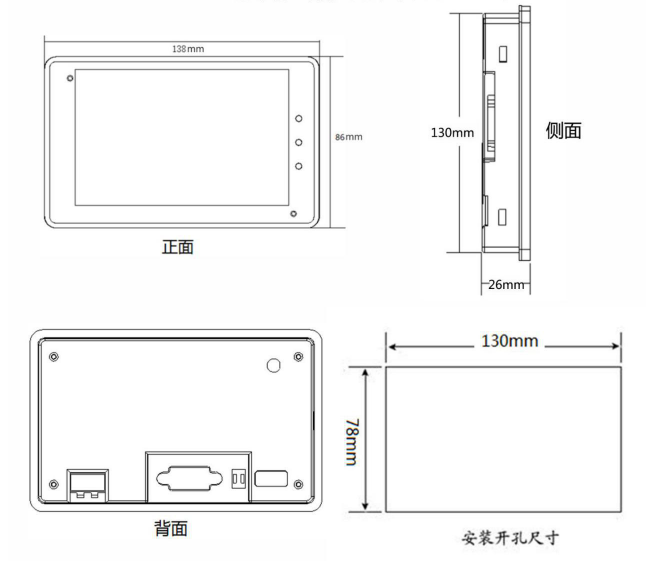

138mm×86mm×26mm

130mm×78mm

硬件性能

型號

AMZ043W01RDG

顯示屏

4.3" TFT LCD

分辨率（Px）

480X272

色彩

26萬

亮度

300 cd/m2

背光

LED

LED壽命

2萬小時

觸摸屏

4線式工業電阻觸摸屏（表面硬度4H）

CPU

32-bit 600MHz ARM9

存儲器

128Mbyte SPI Nand Flash

RTC

實時時鐘內置

以太網

無

掉電數據保存

支持

USB端口

1個USB2.0 Device端口，1個USB2.0 HOST端口

程序下載方式

USB下載線，U盤，SD卡

U盤

支持

通訊端口

串口1：支持RS232/RS485/RS422；

電氣規格

額定功率

<2W

額定電壓

DC 10-30V

電源保護

具備+/-2KV雷擊浪涌保護能力

允許失電

<5ms

CE&ROHS

符合EN61000-6-2:2005，EN61000-6-4:2007標準；雷擊浪涌+/-2KV,群脈沖+/-4KV；靜電接觸放電+/-8KV；靜電空氣放電+/-10KV.

環境規格

工作溫度

-20℃~60℃

存儲溫度

-30℃~70℃

環境濕度

10~90%RH(無冷凝)

抗震性

10-25Hz（X、Y、Z方向，2g/30分鐘）

冷卻方式

自然風冷

其他參數

防護等級

前面板符合IP65（配合平整盤柜安裝），機身后殼符合IP20

觸摸屏有效顯示區

95mmX54mm

開孔尺寸

130mmX78mm

外形尺寸

138mmX86mm

整機凈重

149g

1

2

RXD

RS232 接收

3

TXD

RS232 發送

4

5

SG

6

RX-

RS422 接收-

7

RX+

RS422 接收+

8

TX-

RS422 發送-

RS485 B(-)

9

TX+

RS422 發送+

RS485 A(+)
